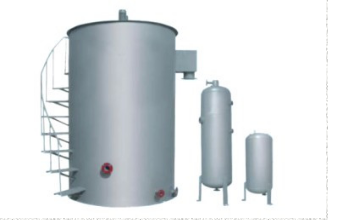

竖流式溶气气浮机

利用气浮原理，通过溶气水的突然释压在水中产生大量均匀的微气泡群，附着于絮凝体上，造成絮凝体密度小于水的状态，空气在压力溶罐中被强制溶解，进入气浮机后，由于溶气水的突然消失，溶解在水中的空气以致密的微气泡群状态从水中逸出，在绶慢的上升过程中与絮凝体结合，带动絮凝体上浮，浮出后的杂质溢出，清液则由气浮池底部排出回用。

竖流式溶气气浮机的作用

1、 竖流高效气浮机的单位浮量高，溶气利用率高，所以可以用于处理悬浮物非常高的废水，其最高值可达20000mg\L。像悬浮物含量高达数千mg\L的造纸白水，采用本技术可以轻易达到回用目的。

2、可以分离1UM-10UM的浮物，如藻类等。

3、可分离比重较大的金属氢氧化物，如铁，铜，铬，锌等，例如分离百至千mg\L的含铜废水，仅一次气浮就可达到10mg\L以下。

4、用于某些生产领域，处理效果优于该行业的专用设备，如用于淀粉行业回收蛋白质，可使回收的蛋白质含量高达60%，达到一级品的效果，而目前淀粉行业的专用处理设备也只能达到30%

5、该设备用于分离焦化终冷水中的萘片，分离焦化混合水中的各类焦油，用于溶剂萃取脱酚回收溶剂油，用于铁路机械加工废水脱除油污，COD，SS等，即使不用絮凝剂，可达到理想效果。

竖流式溶气气浮机结构组成

1、气浮机

圆形钢制结构,是污水处理机的主体和核心。内部由释放器、均布器、污泥管、出水管、污泥槽、刮板及传动系统等组成。 释放器置于气浮机的中央位置，是生产微气泡的关键部件。溶气罐来的溶气水在这里与废水充分混合，突然释放，产生剧烈搅动和涡流，形成直径约为20-80um的微气泡，而黏附于废水中的絮凝体上，从而降低絮凝体的比重而上升，清水彻底分离出来。均布器呈锥形结构，连接于释放器上，主要作用是将分离开来的清水和污泥均匀散布于罐体中。出水管均布于罐体下部，并通过一跟直立主管连接到罐上部溢出，溢出口设有水位调节手柄，便于调节罐内水位。污泥管安装于罐体底部，用于排出沉积于罐底的沉淀物。罐体上部设有污泥槽，槽上有刮板，刮板不断转动。连续将上浮的污泥刮到污泥槽内，自流至污泥池内。

2、溶气系统

溶气系统主要有溶气罐、储气罐、空气压缩机、高压泵组成,溶气罐是系统中最关键的部分,其作用就是实现水和空气的充分接触,加速空气的溶解.它是一个密闭耐压钢罐,内部设计有挡板、隔套,可以加速空气的\和水体的扩散、传质过程,提高溶气效率.

3、药剂罐

钢制圆罐，用于溶解存储药液，其中两个为溶解罐，带有搅拌装置，另外两个为药剂储存罐，体积随处理能力大小而配套。

废水处理效果和成本估算

1、石油化工废水处理效果和成本分析

2、造纸废水处理效果和成本分析

特点

1、处理效率高：

2、溶气利用率高

3、处理负荷高

4、简便实用的压力溶气

5、高效率的气泡发生器

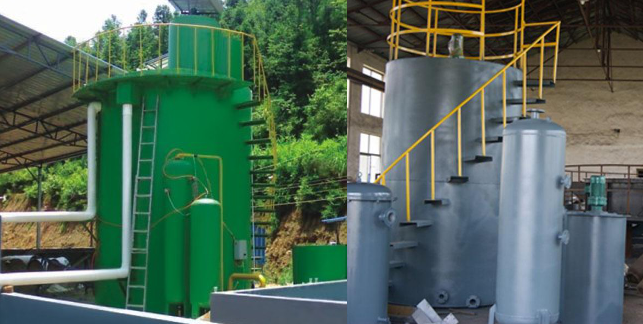

安装效果图
